一、汽車粉塵試驗機產品簡介:

砂塵試驗箱(軍標)適用于各種汽車零部件做防塵及耐塵試驗，測試零部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等。

二、汽車粉塵試驗機產品特點:

可編程控制器分別對除塵風機、粉塵振動和總的試驗時間進行單獨或集體的時間控制。試驗時間大為99小時59分。箱內風速可調（通過變頻器自動調節）

三、汽車粉塵試驗機主要技術參數：

試驗箱產品用途&設計原理&技術參數

1、試驗箱產品用途 ：該設備適用于電工電子產品、汽車摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋?

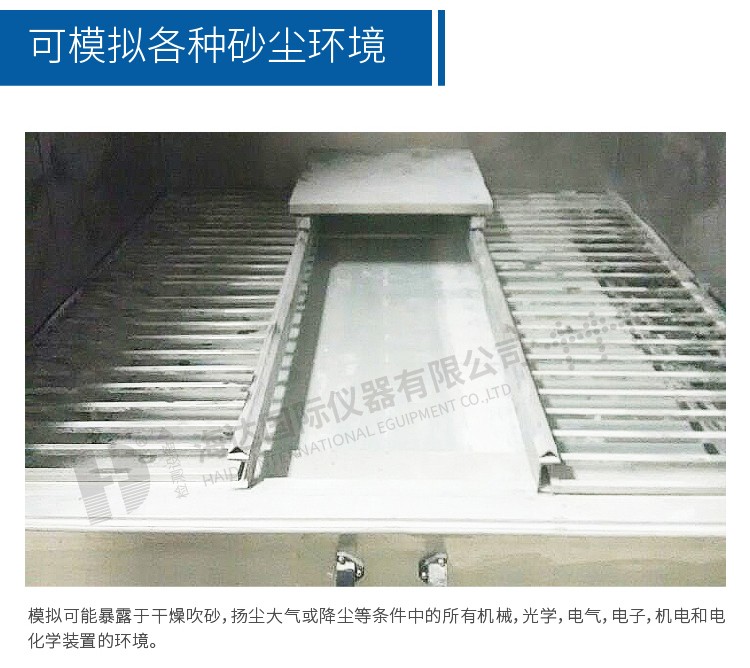

2、本機基本設計原理：設計兩個錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下炊塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。

3、本設備執行標準：GB2423.37-89 中La 和Lb；GB 4208-98；IEC60529。

試驗箱按下述標準要求制作

防塵試驗箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP 代碼)》設計制造,適用于電氣產品進行位特征數字為5 和6(IPX5 和IPX6)的砂塵試驗。

本試驗箱依照標準要求,采用人工模擬塵埃環境來檢驗被測試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或產品相關的標準要求.

另注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN 中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。本裝置不能滿足GJB150 中有風源的砂塵試驗。

一）、技術參數

1. 內箱尺寸：W 1200*D 1200*H 1200(mm)

2. 外箱尺寸約：W 1850*D 1400*H 1900(mm)

3. 樣品架承重：20kg

4. 英文控制面板與中英文可切換控制系統

5. 觸摸屏控制器

6. 滿足測試標準： IEC 60529, IP5X and IP6X

7. 含試樣通電防塵開關

8. 藍色面板，請確保機器實物和圖片一致

9. 灰塵濃度：2g/m3 且炊塵時間（停、吹）h/m/s 可調

10. 預設試驗時間:0s～999h99m99s 且任意可調

11. 可測灰塵規格 ：50 ~ 150um

12.客戶試樣重量：20kg左右

12. 內箱材質：高級不銹鋼板SUS304

13. 外箱材質：高級不銹鋼板SUS304

14. 機臺所需配置電線：歐標電線

15. 箱門：大型鋼化玻璃觀察窗

16. 風道系統：*的風道設計，保證箱體產生非層狀的垂直循環氣流

17. 箱內溫度：15~35°C

18. 箱內相對濕度；45%~75%RH

19. 網標稱線徑：50um

20. 線間標稱間距；不大于70um

21. 箱內灰塵量為：2Kg/m

22. 氣流速度：≤2m/s

23. 炊塵時間：0~9999.9h 可設定

24. 空氣壓力86~106kpa

25. 試驗砂（或石粉）用量：2kg/m3-4kg/m3

26. 試驗砂（或石粉）規格：能通過篩孔為75um，金屬絲直徑為50um的方孔篩的干燥石粉5kg

27. 含真空系統： 調壓閥，吸嘴，調壓三件套

28. 真空泵60-600L/h

29. 循環，暫停系統設置

二）、控制系統

1．PLC及觸摸屏智能控制系統（Teelong）

2．PT100測試傳感器

3．安全保護裝置

4．儀表超溫保護功能

5．電源缺相保護

6．漏電斷路保護器

7．電源：AC380 V   50Hz

8．門：鋼化玻璃門

9. 真空泵 60-600L/H

10. 調壓閥，吸嘴，調壓三件套

三）、環境條件

1.空氣溫度:0～35℃

2.相對濕度:25%～75%RH

3.大氣壓力:86～106kpa

4.供電電源

5.額定電壓:AC380V

6.額定頻率:50HZ

7.輸入功率:約2KW

8.石粉用量2kg/m3

四）、結構與材質：

材料：內膽：采用SUS#304 高級不銹鋼板

試件電源插座：防塵插座

控制器：觸摸屏MT4300C 和可編程式控制制器通信控制（此控制器具備下述多種任意設定控制功能）

a. 炊塵時間（停、吹）可調

b. 循環周期：任意可調

c. 預設試驗時間:0.1H-9999.9H 任意可調

d. 通電：斷—通—斷

e. 有累時功能和斷電保護功能

吹風機：全塑離心風機    真空系統：配有壓力計、空氣過濾、調壓三聯件、連接管

四、汽車粉塵試驗機安全保護裝置：
